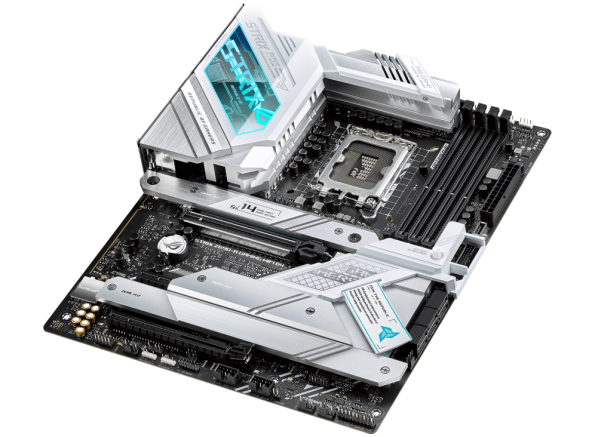

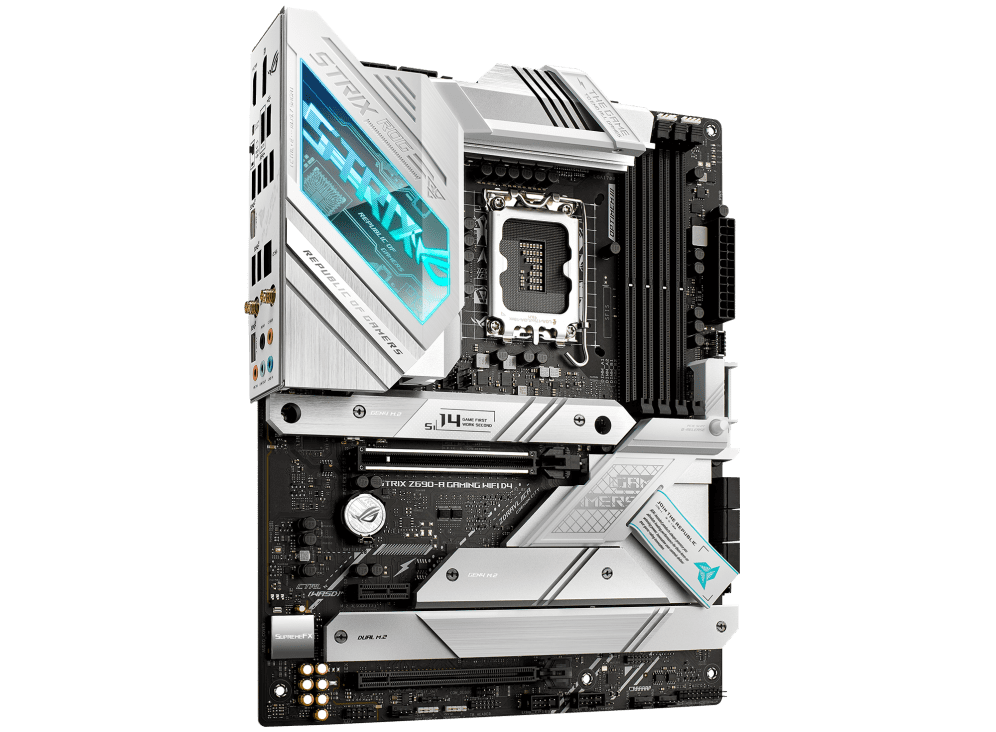

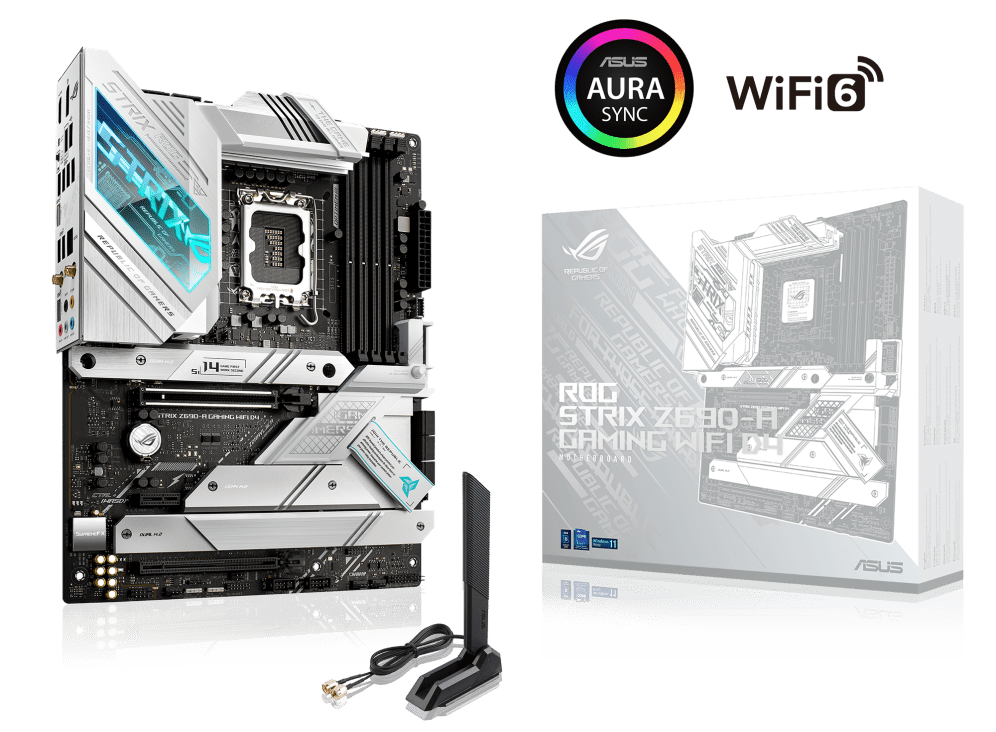

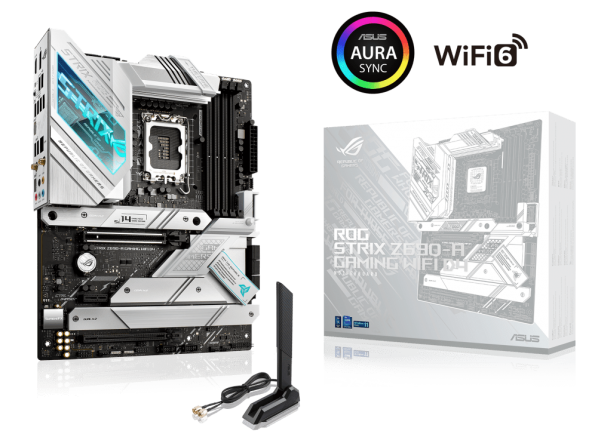

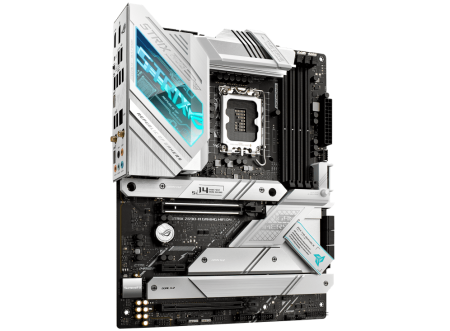

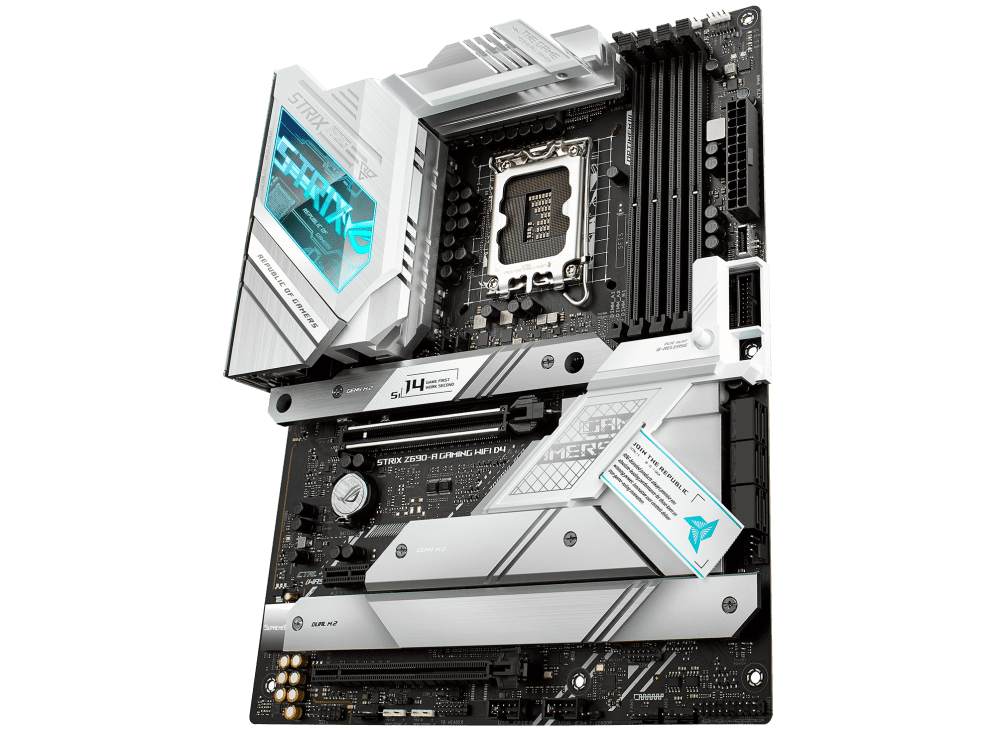

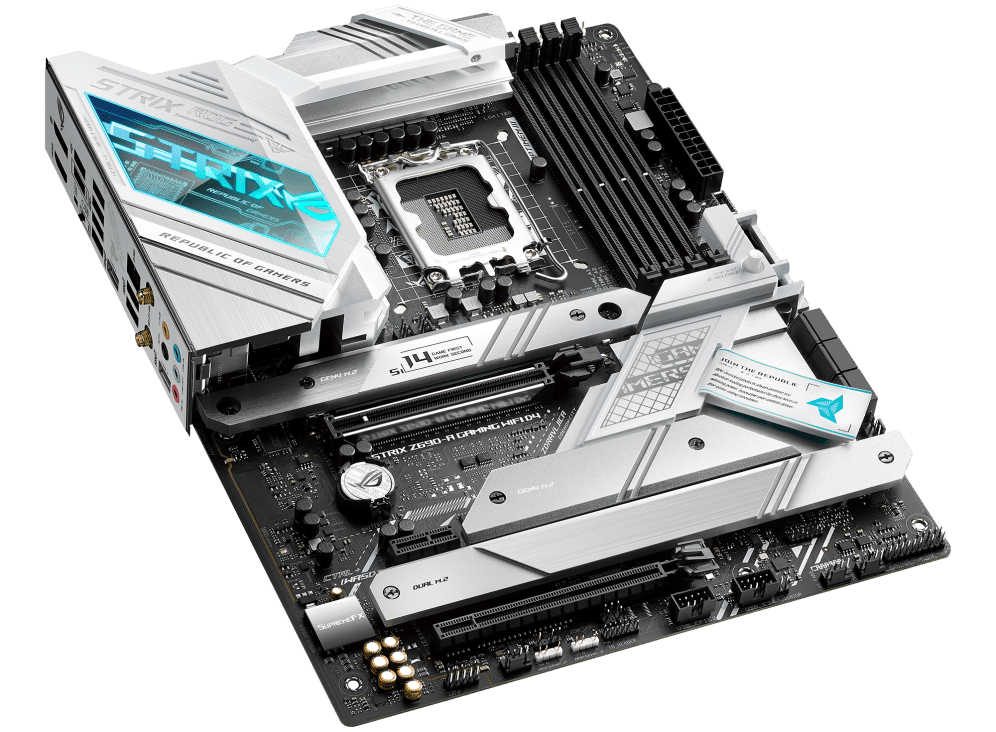

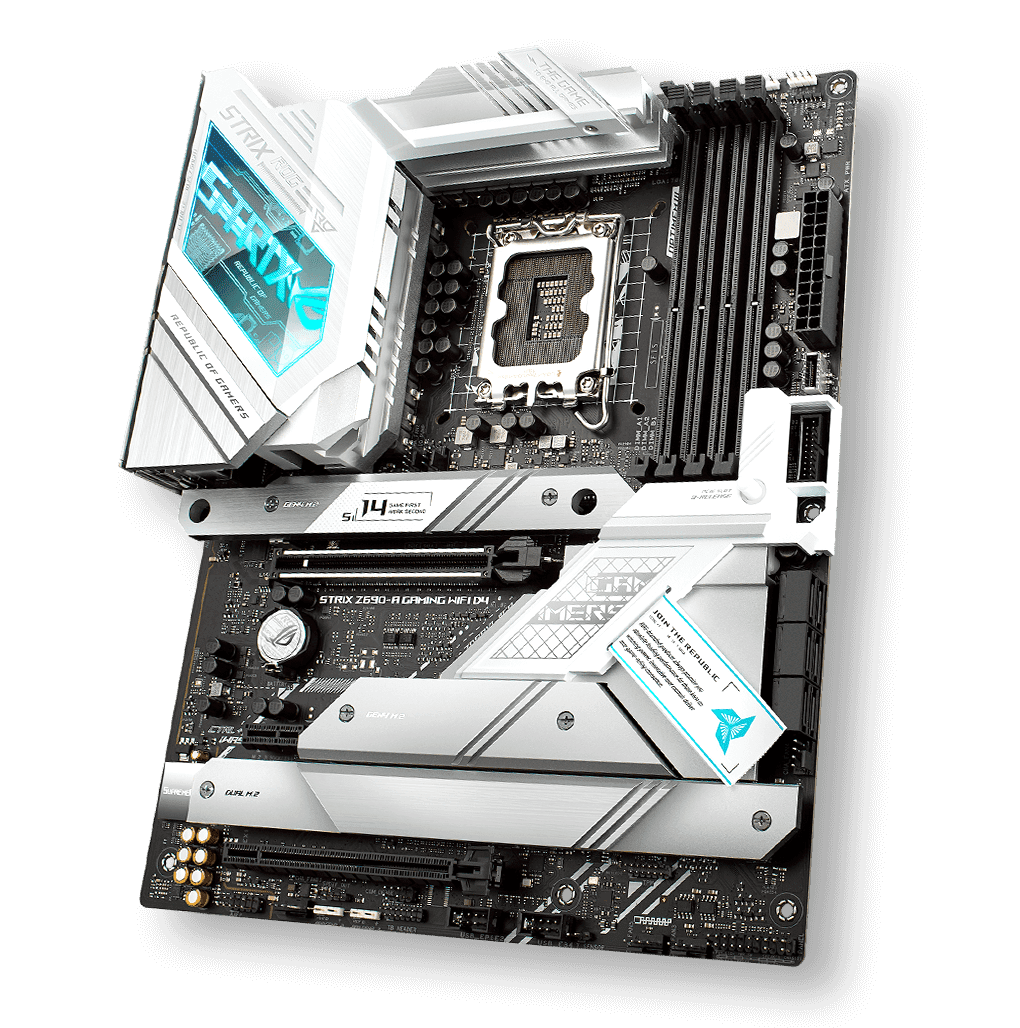

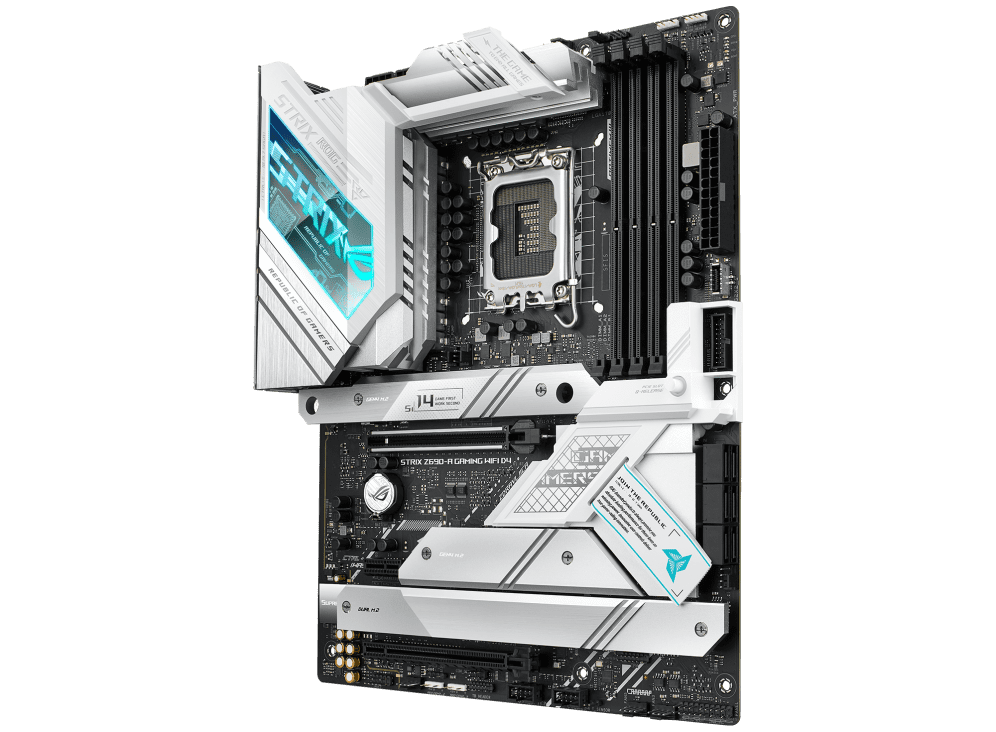

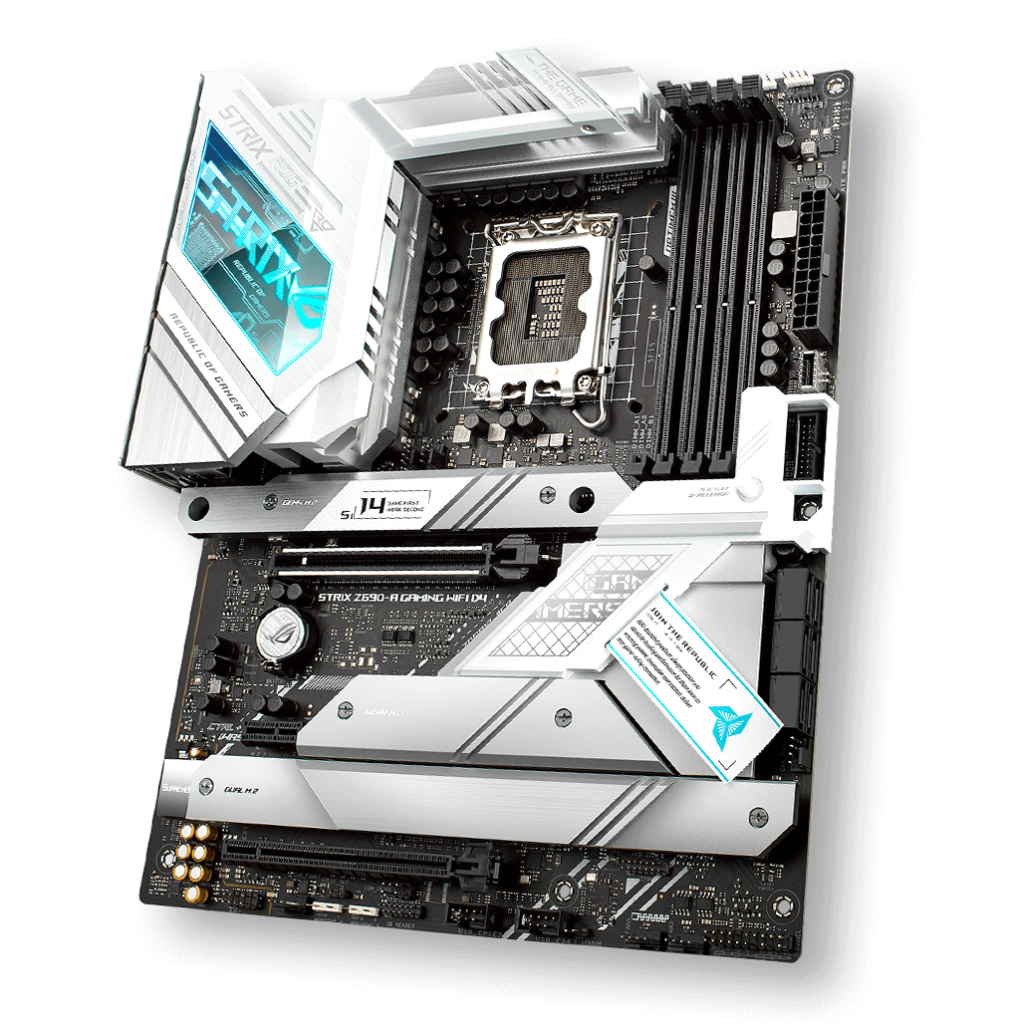

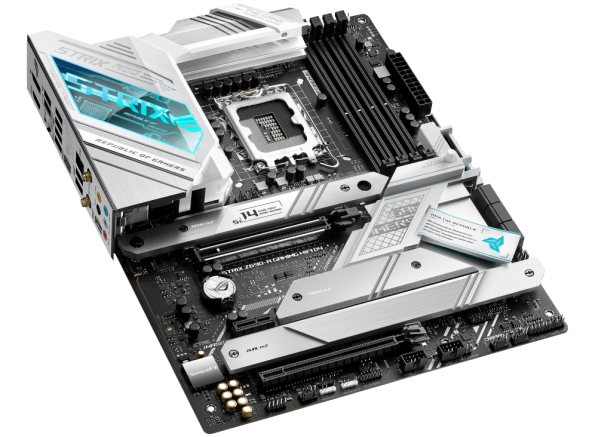

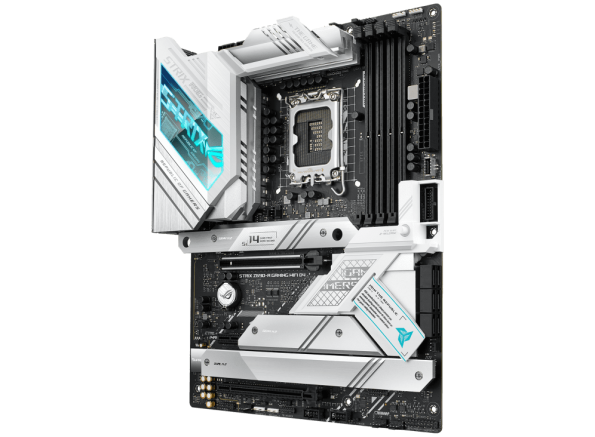

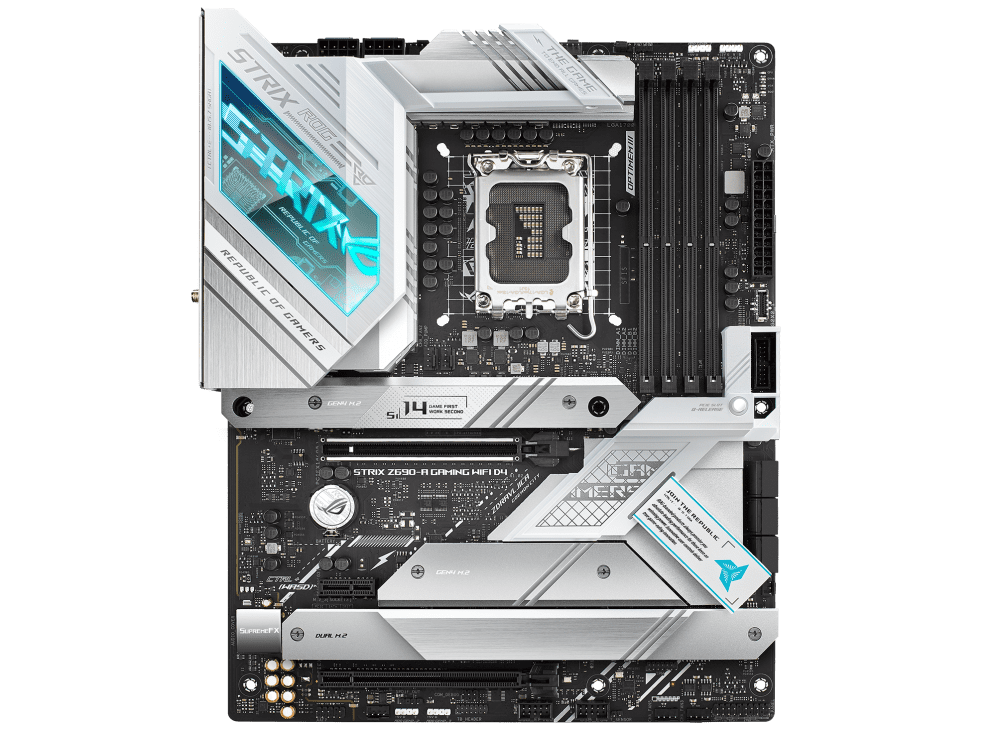

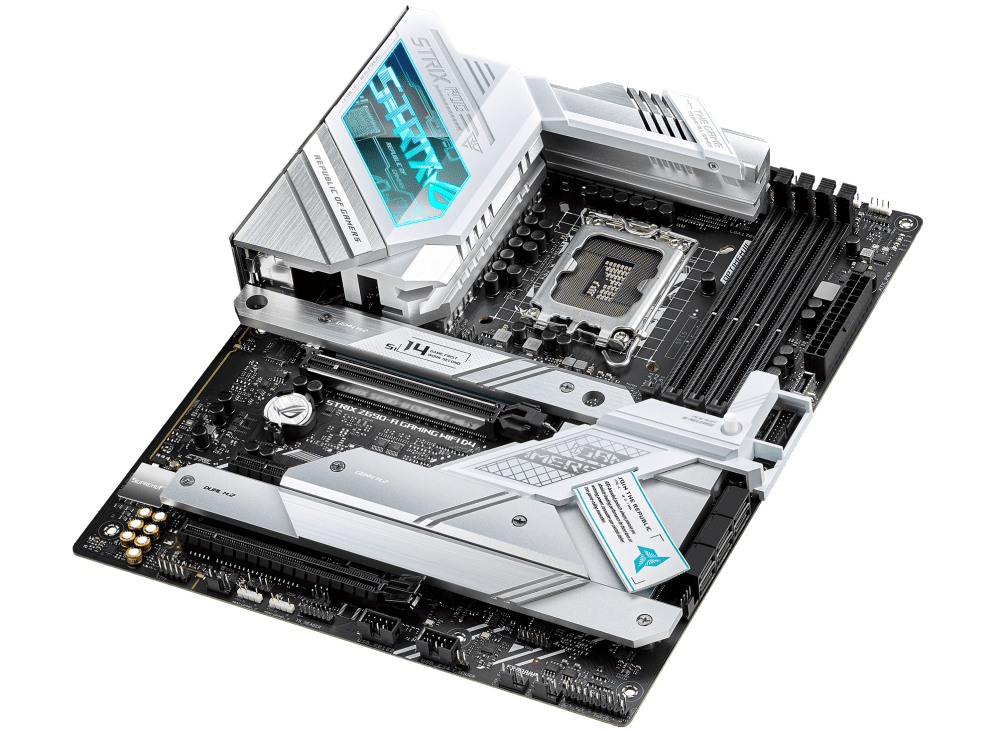

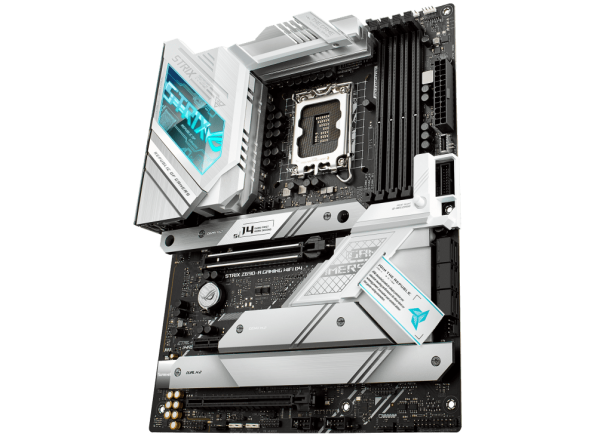

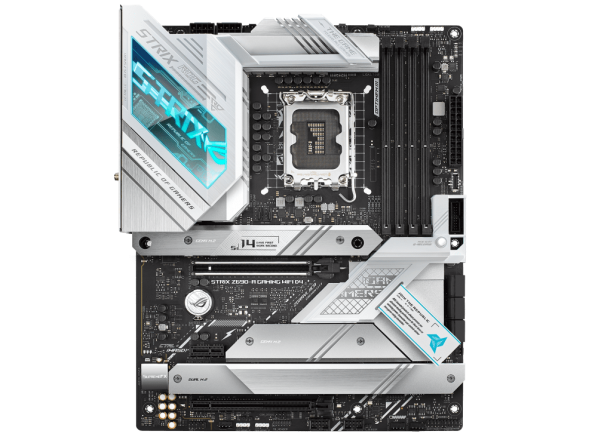

مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4

مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4 جدیدترین محصول شرکت ایسوس در رده چیپست Intel Z690 برای پردازنده های نسل دوازدهم اینتل از سری Alder Lake است.

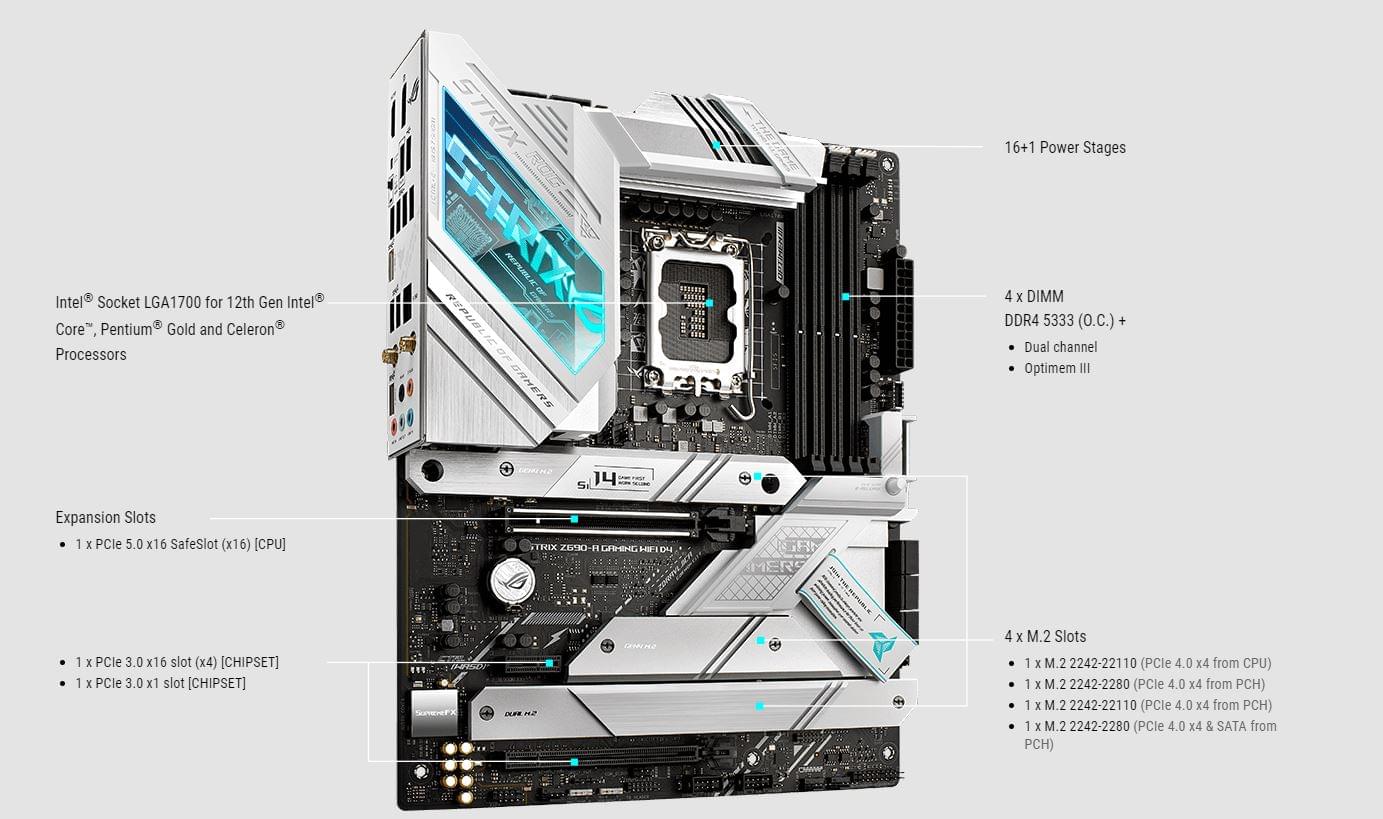

مهمترین خصوصیات این مادربرد بی نظیر Intel^®Z690 LGA 1700 ATX motherboard with PCIe^®5.0, 16+1 DrMos, Two-Way AI Noise Cancelation, AI Overclocking, AI Cooling, AI Networking, WiFi 6 (802.11ax), Intel^®2.5 Gb Ethernet, four M.2 slots with heatsinks PCIe 4.0 NVMe^®SSD support, M.2 backplate, PCIe^®Slot Q-Release, USB 3.2 Gen 2×2 Type-C^®, SATA and AURA Sync RGB lighting می باشد که قطعا شما را در انتخاب یک برد حرفه ای وسوسه خواهد کرد.

مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4

ROG Strix Z690-A Gaming WiFi D4 یک مادربرد تمام حرفه ای از سری ROG و تا دندان مسلح است. این برای اولین بار است که ایسوس اینچنین خود را برای پردازنده های 12th Gen Intel^® Core آماده کرده است.

این مادربرد از Intel^® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0 به واسطه چیپست Z690 خود پشتیبانی میکند. در نتیجه به راحتی میتوانید حداکثر سرعت پردازنده را از یک برد جدید درخواست کنید.

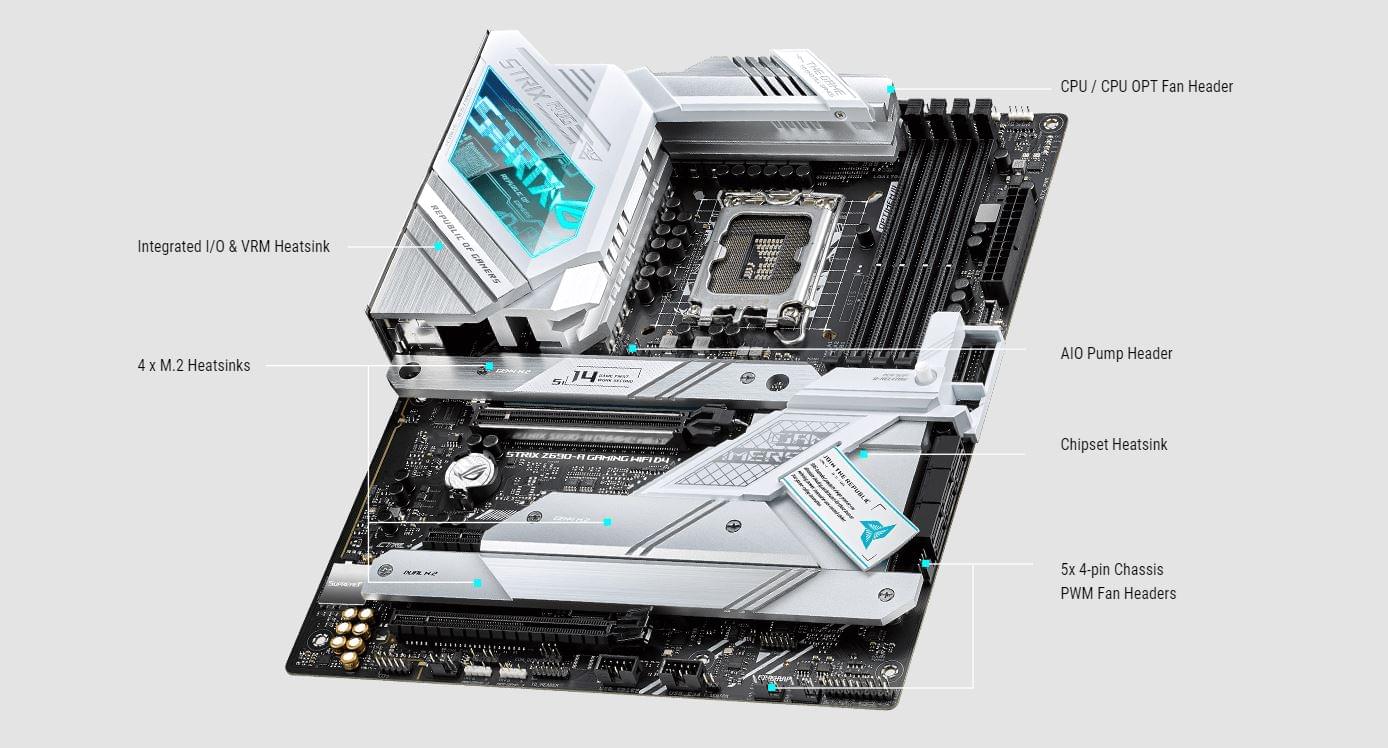

سیستم خنک کنندگی ROG STRIX Z690-A GAMING WIFI D4

مادربرد ROG STRIX Z690-A GAMING WIFI D4 به منظور کاهش دمای قطعات الکترونیکی برد خود از سیستم خنک سازی جدیدی بهره برده است.

Integrated I/O & VRM Heatsink برای خنک کردن مدار تغذیه در کنار هیت سینک های حافظه های SSD M.2 و کانکتورهای متنوع فن ها و سیستم خنک کنندگی سی پی یو میتواند خیال شما را از نظر تامین دمای مناسب قطعات اصلی به خوبی راحت نماید.

TOTAL GAMING IMMERSION

هر چقدر که کارایی مهم باشد، امروز زیبایی هم مهم است. بحث نورپردازی و جلوه گیمینگ این مادبرد در کنار قدرت بی نظیر آن، میتواند به خوبی نظر شما جلب نماید.

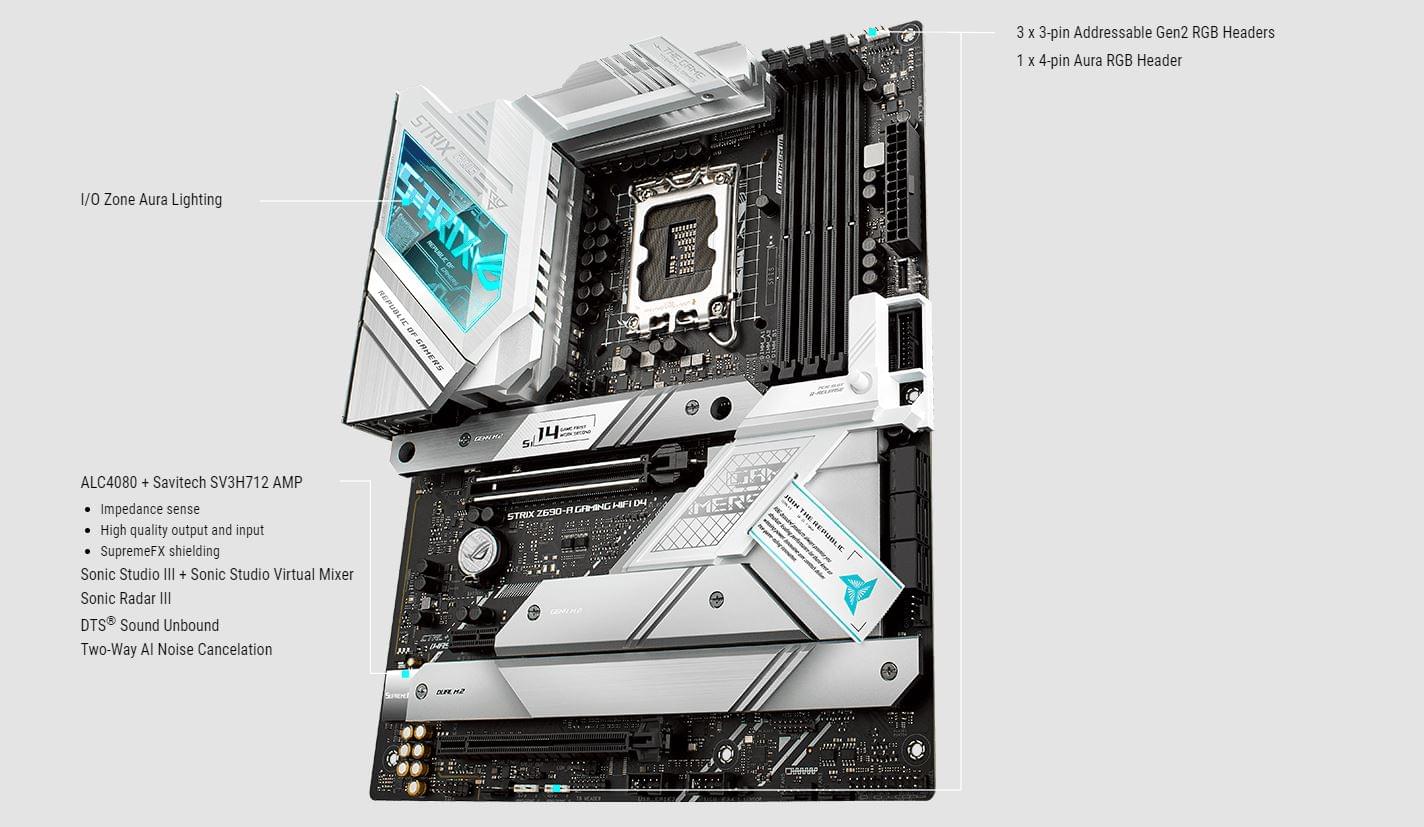

I/O Zone Aura Lighting در این مادربرد با نمایی جدید جلوه خاصی به سیستم شما خواهد داد. هدرهای RGB و ARGB در این مادربر میتواند در اتصال قطعات و فن ها و … با نورپردازی انتخابی و قابل هماهنگ سازی با مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4 به شما کمک کند.

FULL CONNECTIVITY

شما برای اتصال به اینترنت و دیگر شبکه های داخلی و خارجی به چه تجهیزاتی نیاز دارید؟ مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4 با در اختیار داشتن انبوهی از امکانات ارتباطی و شبکه ای قدرتمند و بی نظیر خود، میتواند به تمامی نیاز های شما به خوبی پاسخ دهد.

مشخصات مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4

CPU

Supports Intel^® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.

** Intel^® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset

Z690

Memory

4 x DIMM, Max. 128GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel^® Extreme Memory Profile (XMP)

OptiMem III

*Actual Memory frequency support depends on the CPU types and DRAM modules, for more information refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).

Graphics

1 x DisplayPort**

1 x HDMI^® port***

*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.

** Support 8K@60Hz as specified in DisplayPort 1.4.

***Support 4K@60Hz as specified in HDMI^® 2.1.

**** VGA resolution support depends on processors’ or graphic cards’ resolution.

مادربرد Asus ROG STRIX Z690-A GAMING WIFI D4

Expansion Slots

Intel^® 12th Gen Processors

1 x PCIe 5.0/4.0/3.0 x16 slot*

Intel^® Z690 Chipset**

1 x PCIe 3.0 x16 slot (supports x4 mode)*

1 x PCIe 3.0 x1 slot

* Please check PCIe bifurcation table in User Guide Chapter 1 // support site.

** Supports Intel^® Optane Memory H Series on PCH-attached PCIe slot

Storage

Intel^® 12th Gen ProcessorsM.2_1 slot (Key M), type 2242/2260/2280/22110- Intel^® 12th Gen processors support PCIe 4.0 x4 mode. Intel^® Z690 ChipsetM.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)**6 x SATA 6Gb/s ports**** Intel^® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** When M.2_4 is operating in SATA mode, SATA6G_2 will be disabled.  *** RAID configuration and optical disc drives are not supported on the SATA6G_E1-2 ports.

Ethernet

1 x Intel® 2.5Gb EthernetASUS LANGuard

Wireless & Bluetooth

Intel® Wi-Fi 6

2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)

Supports 2.4/5GHz frequency band

Bluetooth v5.2

USB

Rear USB:Total 10 ports1 x USB 3.2 Gen 2×2 port (1 x USB Type-C^®)3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C^®)4 x USB 3.2 Gen 1 ports (4 x Type-A)2 x USB 2.0 ports (2 x Type-A)Front USB:Total 7 ports1 x USB 3.2 Gen 2×2 connector (supports USB Type-C^®)1 x USB 3.2 Gen 1 header support(s) additional 2 USB 3.2 Gen 1 ports2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080

– Impedance sense for front and rear headphone outputs

– Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

– High quality 120 dB SNR stereo playback output and 113 dB SNR recording input

– Supports up to 32-Bit/384 kHz playback

Audio Features

– SupremeFX Shielding Technology

– Savitech SV3H712 AMP

– Premium audio capacitors

– Audio cover

* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.

** A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

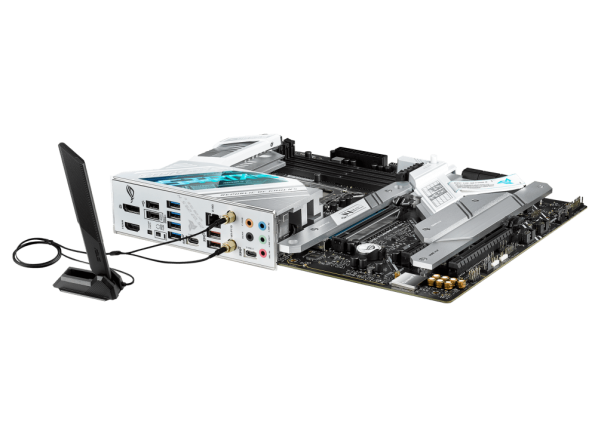

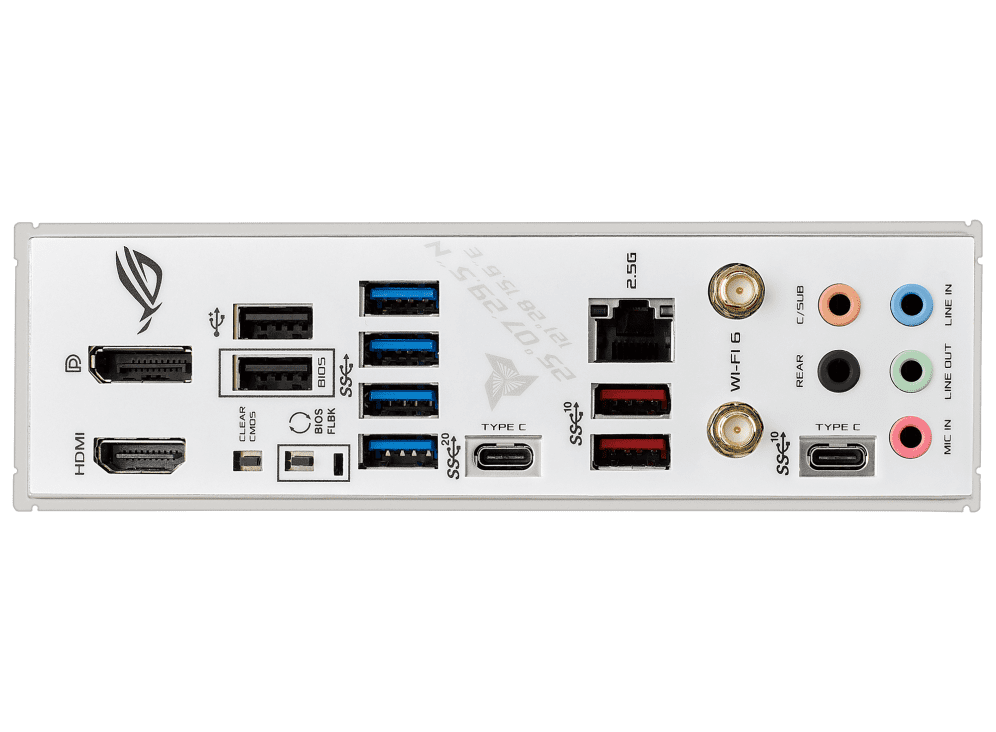

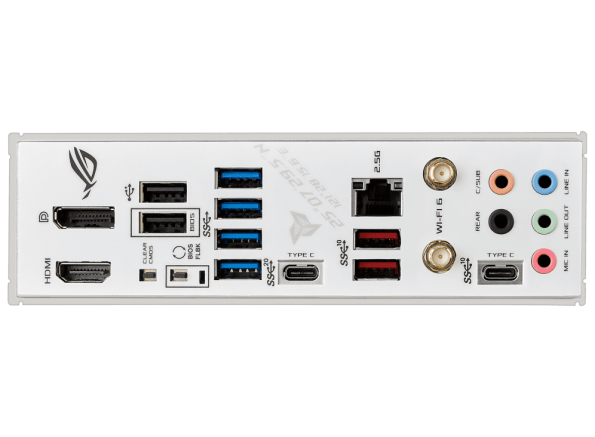

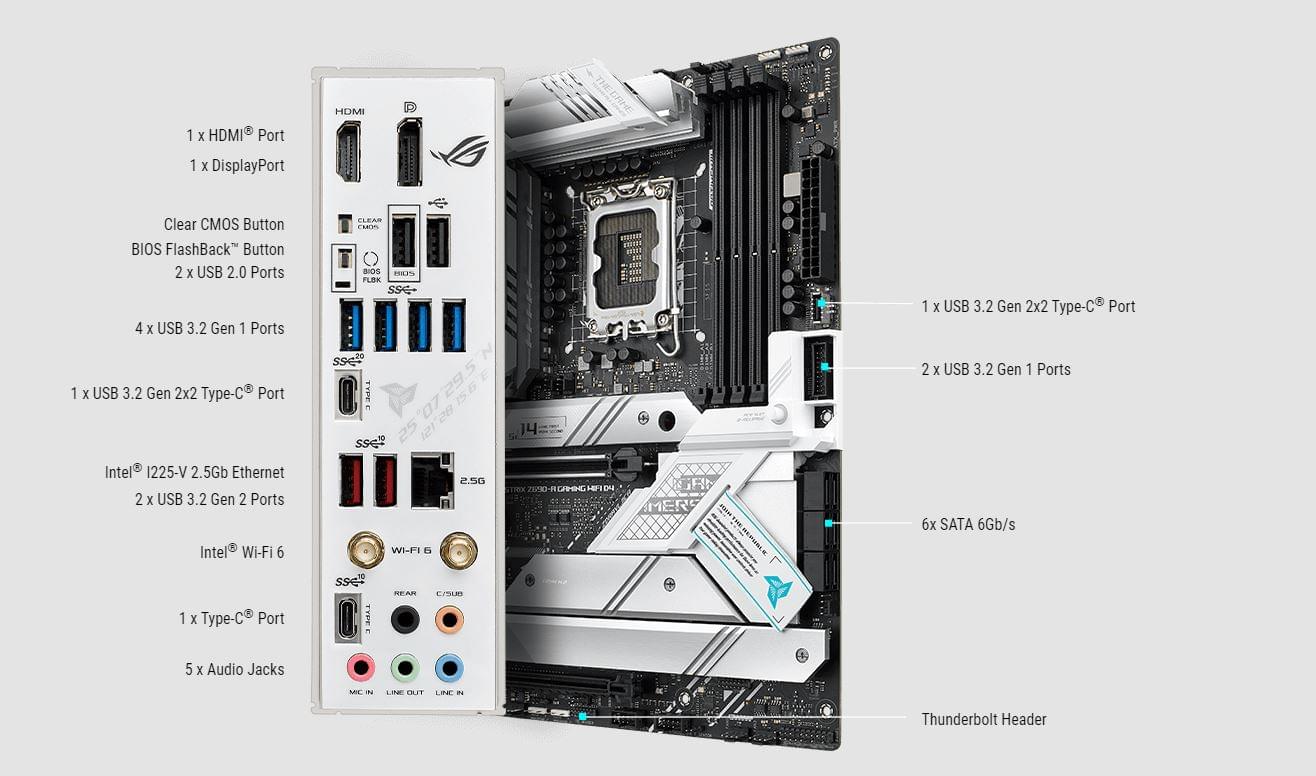

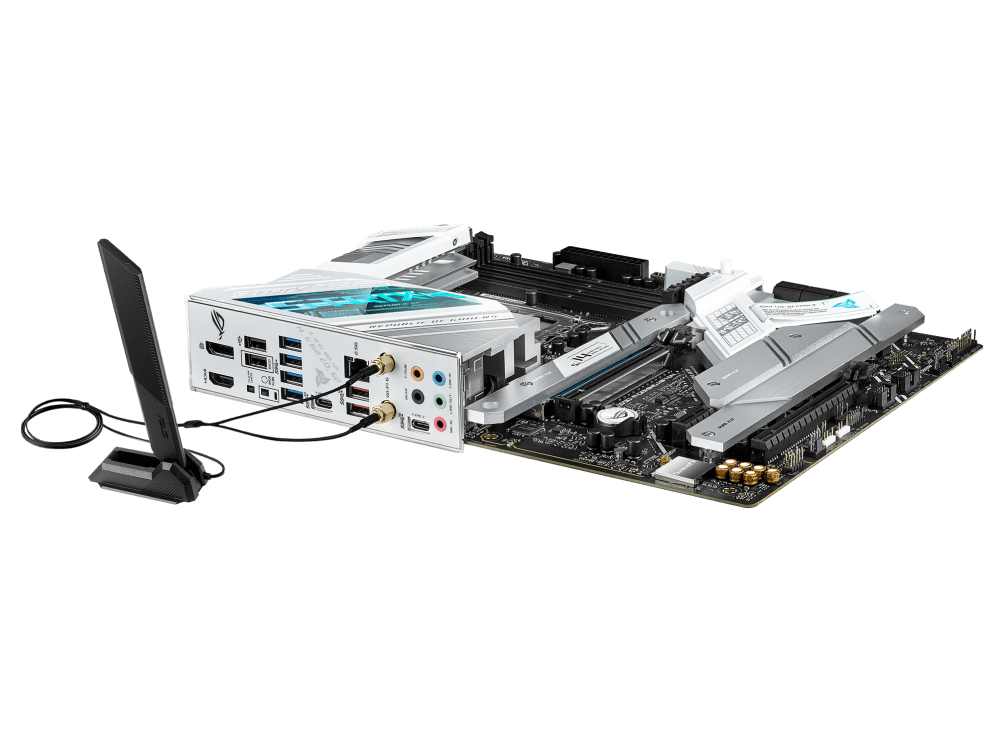

Back Panel I/O Ports

1 x USB 3.2 Gen 2×2 port (1 x USB Type-C^®)

3 x USB 3.2 Gen 2 ports (2 x Type-A, 1 x USB Type-C^®)

4 x USB 3.2 Gen 1 ports (4 x Type-A)

2 x USB 2.0 ports (2 x Type-A)

1 x DisplayPort

1 x HDMI^® port

1 x Wi-Fi Module

1 x Intel^® 2.5Gb Ethernet port

5 x Audio jacks

1 x BIOS FlashBack^™ button

1 x Clear CMOS button

Internal I/O Connectors

Fan and cooling related

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

5 x 4-pin Chassis Fan headers

Power related

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connectors

Storage related

4 x M.2 slots (Key M)

6 x SATA 6Gb/s ports

USB

1 x USB 3.2 Gen 2×2 connector (support USB Type-C^®)

1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous

3 x Addressable Gen 2 headers

1 x AURA RGB header

1 x Clear CMOS header

1 x CPU Over Voltage jumper

1 x 12-1 pin Front Panel Audio header (AAFP)

1 x S/PDIF Out header

1 x SPI TPM header (14-1pin)

1 x 20-3 pin System Panel header with Chassis intrude function

1 x Thermal Sensor header

1 x Thunderbolt^™ header

Special Features

Extreme Engine Digi+

-5K Black Metallic Capacitors

ASUS Q-Design

– M.2 Q-Latch

– PCIe Slot Q-Release

– Q-DIMM

– Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

– Q-Slot

ASUS Thermal Solution

– M.2 heatsink backplate

– M.2 heatsink

– VRM heatsink design

ASUS EZ DIY

– BIOS FlashBack^™ button

– BIOS FlashBack^™ LED

– Clear CMOS button

– CPU Socket lever protector

– ProCool II

– Pre-mounted I/O shield

– SafeSlot

– SafeDIMM

AURA Sync

– AURA RGB header

– Addressable Gen 2 headers

ASUS HYDRANODE

– 1 x 12-1 pin Front Panel Audio header (AAFP)

– 1 x Chassis fan support* (CHA_FAN1P)

* Visit ASUS Website for the latest compatibility list.

Software Features

ROG Exclusive Software

– GameFirst VI

– ROG CPU-Z

– Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion

– Sonic Radar III

– DTS® Sound Unbound

– Anti-virus software

ASUS Exclusive Software

Armoury Crate

– AIDA64 Extreme (60 days free trial)

– AURA Creator

– AURA Sync

– Fan Xpert 4

– Two-Way AI Noise Cancelation

AI Suite 3

– Easy Optimization with AI Overclocking

TPU

EPU

DIGI+ VRM

Turbo app

MyAsus

WinRAR

UEFI BIOS

AI Overclocking Guide

ASUS EZ DIY

– ASUS CrashFree BIOS 3

– ASUS EZ Flash 3

– ASUS UEFI BIOS EZ Mode

FlexKey

MemTest86

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

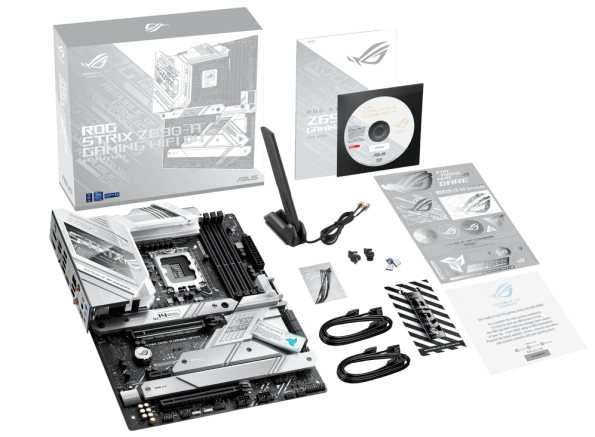

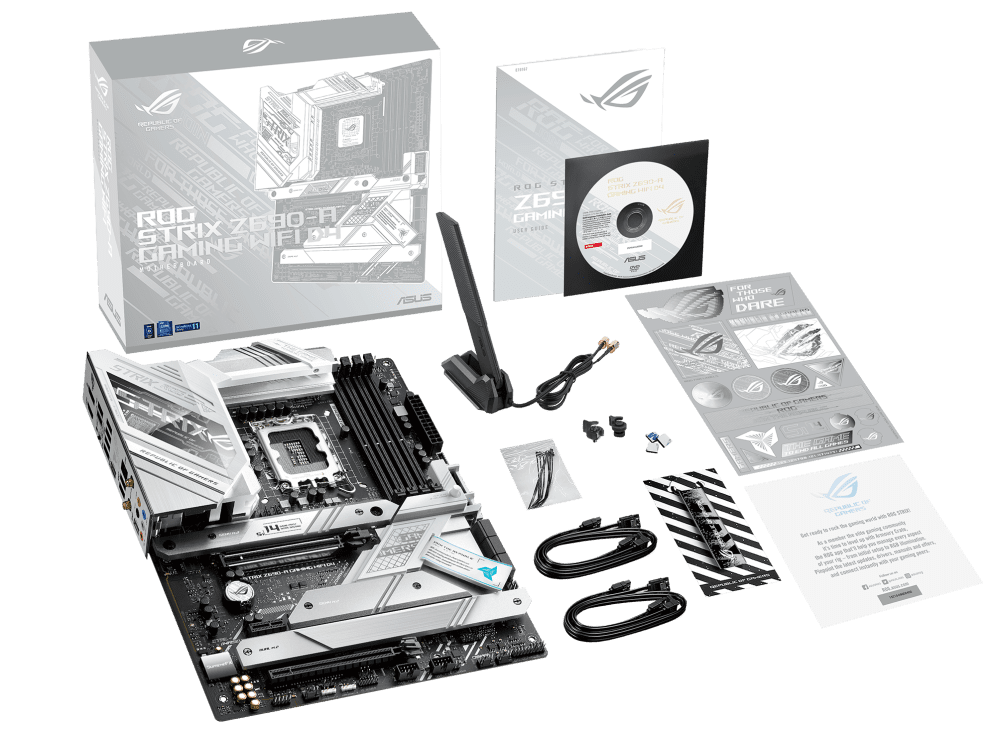

Accessories

Cables

4 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antennas

1 x Cable ties pack

1 x M.2 Rubber Package

1 x M.2 Q-Latch package

1 x ROG key chain

1 x ROG Strix stickers

1 x ROG Strix thank you card

Installation Media

1 x Support DVD

Documentation

1 x User guide

Form Factor

ATX30.5cm x 24.4cm
