در زمینه رندرینگ، شتاب دهنده‌های گرافیکی، شرکت انویدیا در رتبه بهترین‌ها قرار دارد. انویدیا بزرگ‌ترین تولید کننده شتاب دهنده‌های گرافیکی در جهان است. این شرکت در جریان مراسم ISC 2021 شتاب دهنده شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی حیرت انگیز را در حالی معرفی می‌کند که از همین حالا شرکت‌هایی بزرگ نظیر مایکروسافت و دل آن را برای استفاده در شرکت‌های خود پیش خرید کرده‌اند.

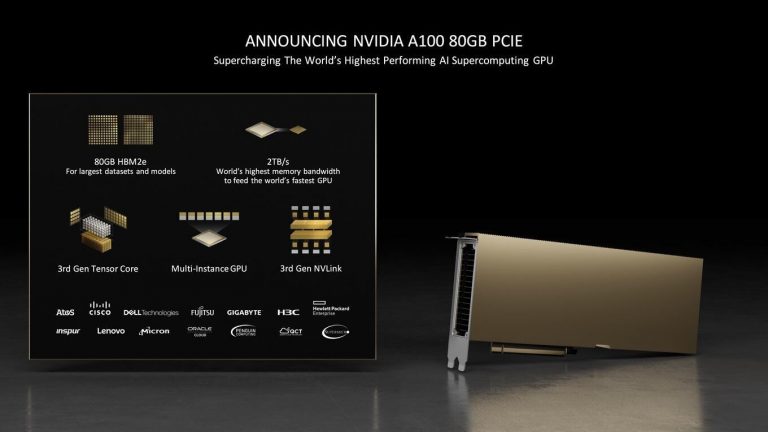

شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی
شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی


نسخه جدید شتاب دهنده A100 2021 این بار بر اساس گذرگاه PCI-E ساخته شده و نظیر کارت‌های گرافیک معمول از این اسلات استفاده می‌کند. این کارت گرافیک و یا به بیان بهتر شتاب دهنده گرافیکی با طراحی اختصاصی SXM2، موفق شده است تا توان حرارتی خود را از 400 وات که در نسخه اولیه بود، به 250 وات کاهش دهد که رقمی بسیار بالا و قابل توجه است.

NVIDIA Accelerator Specification Comparison
 80GB A100
(PCIe)
80GB A100
(SXM4)
40GB A100
(PCIe)
40GB A100
(SXM4)
FP32 CUDA Cores6912691269126912
Boost Clock1.41GHz1.41GHz1.41GHz1.41GHz
Memory Clock3.0 Gbps HBM23.2 Gbps HBM22.43Gbps HBM22.43Gbps HBM2
Memory Bus Width5120-bit5120-bit5120-bit5120-bit
Memory Bandwidth1.9TB/sec
(1935GB/sec)
2.0TB/sec
(2039GB/sec)
1.6TB/sec
(1555GB/sec)
1.6TB/sec
(1555GB/sec)
VRAM80GB80GB40GB40GB
Single Precision19.5 TFLOPs19.5 TFLOPs19.5 TFLOPs19.5 TFLOPs
Double Precision9.7 TFLOPs
(1/2 FP32 rate)
9.7 TFLOPs
(1/2 FP32 rate)
9.7 TFLOPs
(1/2 FP32 rate)
9.7 TFLOPs
(1/2 FP32 rate)
INT8 Tensor624 TOPs624 TOPs624 TOPs624 TOPs
FP16 Tensor312 TFLOPs312 TFLOPs312 TFLOPs312 TFLOPs
TF32 Tensor156 TFLOPs156 TFLOPs156 TFLOPs156 TFLOPs
Relative Performance (SXM Version)90%?100%90%100%
InterconnectNVLink 3
12 Links (600GB/sec)
NVLink 3
12 Links (600GB/sec)
NVLink 3
12 Links (600GB/sec)
NVLink 3
12 Links (600GB/sec)
GPUGA100
(826mm2)
GA100
(826mm2)
GA100
(826mm2)
GA100
(826mm2)
Transistor Count54.2B54.2B54.2B54.2B
TDP300W400W250W400W
Manufacturing ProcessTSMC 7NTSMC 7NTSMC 7NTSMC 7N
InterfacePCIe 4.0SXM4PCIe 4.0SXM4
ArchitectureAmpereAmpereAmpereAmpere

شتاب دهنده A100 با 80 گیگابایت حافظه


انویدیا A100 در لیتوگرافی 7 نانومتری طراحی شده و تولید تراشه‌های آن بر عهده شرکت TSMC است. این شتاب دهنده دارای 80 گیگابایت حافظه گرافیکی نوع HBM2، با پهنای باند حیرت انگیز 2039 گیگابایت در ثانیه است. سرعت حافظه گرافیکی این شتاب دهنده می‌تواند تا رقم 3186 گیگابیت در ثانیه پیشروی کند.

غول گرافیکی انویدیا معرفی شد: شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی
غول گرافیکی انویدیا معرفی شد: شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی


Nvidia A100 می‌تواند در آرایش NVIDIA NVLink نیز نصب شده و از گذرگاه PCI-E 4.0 نیز پشتیبانی می‌کند. این شتاب دهنده گرافیکی برای چه مواردی مورد استفاده قرار می‌گیرد؟ از آنجایی که این شتاب دهنده دارای حافظه گرافیکی بزرگ و بسیار سریع است، برای استفاده در سرور-سیستم های سازمانی که چندین یوزر به آن متصل هستند مناسب است.

شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی
شتاب دهنده A100 با 80 گیگابایت حافظه گرافیکی


در مرحله دوم خریداران می‌توانند از آن برای تأمین پردازش برنامه و نرم افزارهایی که نیازمند حافظه گرافیکی (VRAM) بالا هستند استفاده کنند. به دلیل استفاده از چنین حافظه‌ای وقفه‌ای در پردازش‌ها نیز صورت نگرفته و A100 می‌تواند نیازهای پردازش گرافیکی چند سیستم را نیز به طور همزمان هندل کند. همچنین می‌توان از آن برای پردازش‌های سنگین تولید محتوا، هوش مصنوعی، یادگیری عمیق و شبکه‌های عصبی نیز بهره جست.
