آموزش اتوکد: راهنمای کامل نرم افزار AutoCAD و هرآنچه باید بدانید!

چه در حال ساختن نقشه‌های دو بعدی پیچیده باشید و چه در حال کاوش در مدل‌های پویا سه بعدی باشید، اتوکد (AutoCAD) به سازندگان این امکان را می‌دهد که ایده‌ها را با دقت و کارآمدی بالا، زنده کنند. در واقع اتوکد به عنوان یک ابزار ضروری در طراحی مدرن به حساب می‌آید و به دروازه‌ای برای پروژه‌های نوآورانه بی‌شمار در صنایع مختلف تبدیل شده است. در این مقاله سعی داریم تا آموزش اتوکد و به قولی راهنمای کامل نرم افزار AutoCAD را در اختیارتان قرار دهیم. در این آموزش، همه چیزهایی را که یک مبتدی برای شروع نیاز دارد، از جمله تسلط بر نقشه‌های دوبعدی، مدل‌سازی سه‌بعدی و کاوش در پلاگین‌های ضروری برای افزایش جریان کار، پوشش می‌دهیم. با مازستا همراه باشید.

اتوکد چیست؟

AutoCAD یک نرم افزار طراحی کامپیوتر (CAD) بوده که توسط Autodesk توسعه یافته است و به طور گسترده به عنوان پیشرو در صنعت برای ایجاد نقشه‌های دو بعدی دقیق و مدل‌های سه بعدی شناخته می‌شود. از زمان آغاز به کار، اتوکد به ابزاری برای متخصصان معماری، مهندسی، طراحی محصول و ساخت و ساز تبدیل شده و بخشی از کار طراحی مدرن است.

چرا اتوکد یک ابزار مهم است؟ این ابزار فرآیند تهیه پیش نویس را با امکان ایجاد، ویرایش و اشتراک گذاری نقشه‌های دقیق را سریعتر از روش‌های دستی و سنتی ارائه می‌دهد. همچنین تطبیق‌پذیری آن باعث شده است که اتوکد در صنایع مختلف ضروری باشد. در نتیجه چه در حال طراحی نقشه‌ها، مدل سازی یک جزء مکانیکی یا طراحی نمونه اولیه محصول باشید، اتوکد کنترل و انعطاف لازم برای انجام کار را به شما می‌دهد.

تاریخچه اتوکد

اتوکد در سال 1982 شروع به کار کرد و صنعت طراحی را یک شبه متحول کرد. قبل از ورود آن، تهیه پیش نویس یک فرآیند دستی پرزحمت بود. اما اتوکد به کاربران این امکان را می‌دهد تا نقاشی‌های خود را دیجیتالی کنند و ویرایش‌های سریع‌تر، اشتراک‌گذاری آسان و دقت بیشتر را ممکن می‌سازد. این پیشرفت به متخصصان طراحی یک روش جدید و قدرتمند برای کار را داد و جداول طراحی را با کامپیوتر جایگزین کرد. در مقاله‌ای دیگر در مورد مشکلات رایج اتوکد و آموزش رفع آنها گفته‌ایم که می‌توانید مطالعه کنید.

در طول سال‌ها، اتوکد به تکامل خود ادامه داده و ویژگی‌های پیشرفته‌ای مانند مدل‌سازی سه بعدی، یکپارچه‌سازی ابری و دسترسی به موبایل را معرفی کرده است. این نوآوری‌ها آن را در خط مقدم فناوری نگه داشته و به حرفه‌ای‌ها اجازه می‌دهد تا در هر مکان و هر زمان طراحی کنند. امروزه اتوکد به عنوان پایه‌ی اصلی طراحی دیجیتال شناخته شده است و میلیون ها معمار، مهندس و طراح در سراسر جهان از آن استفاده می‌کنند.

کاربردهای اتوکد

صنایعی که از اتوکد استفاده می‌کنند عبارتند از:

• معماری: نقشه‌های دقیق طبقاتی، ارتفاعات و نماهای بخش را ترسیم کنید.
• مهندسی: طراحی قطعات مکانیکی، شماتیک‌های الکتریکی و طرح های زیرساخت.
• طراحی محصول: مفاهیم نوآورانه محصول را با نمای دوبعدی و سه بعدی زنده کنید.
• ساخت و ساز: پروژه‌های در مقیاس بزرگ را تجسم کنید و برای دقت بیشتر با تیم‌ها همکاری کنید.

مجموعه ابزار جامع اتوکد، ویژگی‌های سفارشی‌سازی قدرتمند، و گزینه‌های ادغام گسترده، دلایل کلیدی این است که چرا برای چندین دهه استاندارد صنعت باقی مانده است. ظرفیت آن برای ارائه دقت و سازگاری بی‌نظیر است و آن را از سایر نرم افزارهای CAD متمایز می‌کند.

ویژگی‌ها و قابلیت‌های کلیدی اتوکد

ویژگی‌های اتوکد بسیار گسترده است و به گونه‌ای طراحی شده که تمام جنبه‌های طراحی و مدل‌سازی را در خود جای دهد. در ادامه به برخی از قابلیت‌های کلیدی اتوکد اشاره خواهیم کرد.

ایجاد طرح‌های دقیق و شماتیک دو بعدی

اتوکد در طراحی دوبعدی، که ستون فقرات طراحی معماری و مهندسی را تشکیل می‌دهد، برتری دارد. در نتیجه چه در حال ایجاد پلان‌های طبقه، نمودارهای الکتریکی یا شماتیک‌های مکانیکی باشید، ابزارهای طراحی بصری دقت بی‌نظیری را امکان پذیر می‌کنند. می توانید خطوط، کمان‌ها، دایره‌ها و اشکال مختلف را ایجاد و دستکاری کنید، ابعاد را اعمال کنید و به راحتی نقاشی‌های خود را ویرایش کنید.

توسعه مدل‌ها و طرح‌های پیچیده سه بعدی

برای حرفه‌ای‌هایی که به دنبال اجرای ایده‌های خود به صورت سه بعدی هستند، قابلیت‌های مدل سازی سه بعدی اتوکد، قوی و همه کاره است. شما می‌توانید سطوح سه بعدی، جامدات و مش‌ها را ایجاد کنید، از اکستروژن‌های ساده گرفته تا مدل‌های بسیار دقیق و پیچیده. این ویژگی به طور گسترده‌ای در طراحی محصول، معماری و مهندسی مکانیک استفاده می‌شود و به طراحان توانایی تجسم و نمونه‌سازی اولیه از طرح‌های خود را می‌دهد.

سفارشی سازی و اتوماسیون گردش کار

یکی از بزرگترین نقاط قوت اتوکد توانایی آن در انطباق با نیازهای منحصر به فرد کاربران از طریق شخصی سازی و اتوماسیون است. می‌توانید نوار ابزار و پالت‌های سفارشی ایجاد کنید و حتی اسکریپت‌ها یا ماکروها را بنویسید تا کارهای تکراری را خودکار کرده و در ساعات کاری صرفه‌جویی کنید. این نرم افزار همچنین از استفاده از AutoLISP (زبان برنامه نویسی برای اتوکد) پشتیبانی می‌کند که امکان سفارشی سازی عمیق تر و گردش کار متناسب را فراهم می‌کند.

آموزش اتوکد

شروع یادگیری اتوکد ممکن است طاقت فرسا به نظر برسد، اما هنگامی که نکات ضروری را می آموزید، یک ابزار فوق العاده قدرتمند را باز خواهید کرد که می‌تواند طرح‌های شما را به سطح جدیدی برساند. تقاضا برای مهارت‌های اتوکد همچنان در حال رشد است و شرکت ها در چندین بخش به دنبال افراد حرفه ای هستند که قادر به استفاده از نرم افزار برای طراحی و بهینه سازی پروژه‌ها باشند. در نهایت چه در ساخت و ساز، توسعه محصول یا تولید فعالیت می کنید، مهارت اتوکد یک مهارت مورد نیاز است که چشم انداز شغلی شما را افزایش می‌دهد و اغلب منجر به افزایش درآمد می‌شود.

به طور کلی یادگیری اتوکد چیزی فراتر از یک مهارت فنی است. با کاربردهای متنوع و تقاضای صنعت، تسلط بر اتوکد می‌تواند به شما در دستیابی به رشد شخصی و موفقیت حرفه‌ای کمک کند. در نتیجه خوب است که آموزش اتوکد و در واقع راهنمای کامل نرم افزار AutoCAD را دنبال کنید.

حداقل سیستم مورد نیاز اتوکد

• سیستم عامل: ویندوز 10 یا macOS 11.0 یا بالاتر
• پردازنده: 2.5-2.9 گیگاهرتز (3+ گیگاهرتز برای عملکرد بهتر توصیه می‌شود)
• رم: 8 گیگابایت (16 گیگابایت یا بیشتر توصیه می‌شود)
• کارت گرافیک: DirectX 11 سازگار با حداقل 1 گیگابایت VRAM (4 گیگابایت توصیه می‌شود)
• فضای آزاد هارددیسک: 7 گیگابایت برای نصب
• صفحه نمایش: رزولوشن 1920×1080 یا بالاتر

مراحل نصب اتوکد

1. از وب سایت Autodesk، نرم افزار AutoCAD را خریداری کرده یا اشتراک آن را دریافت کنید.
2. مراحل نصب را دنبال کنید و مطمئن شوید که نصب کامل شود.
3. پس از نصب، AutoCAD را راه اندازی کنید و برای شروع وارد حساب Autodesk خود شوید.

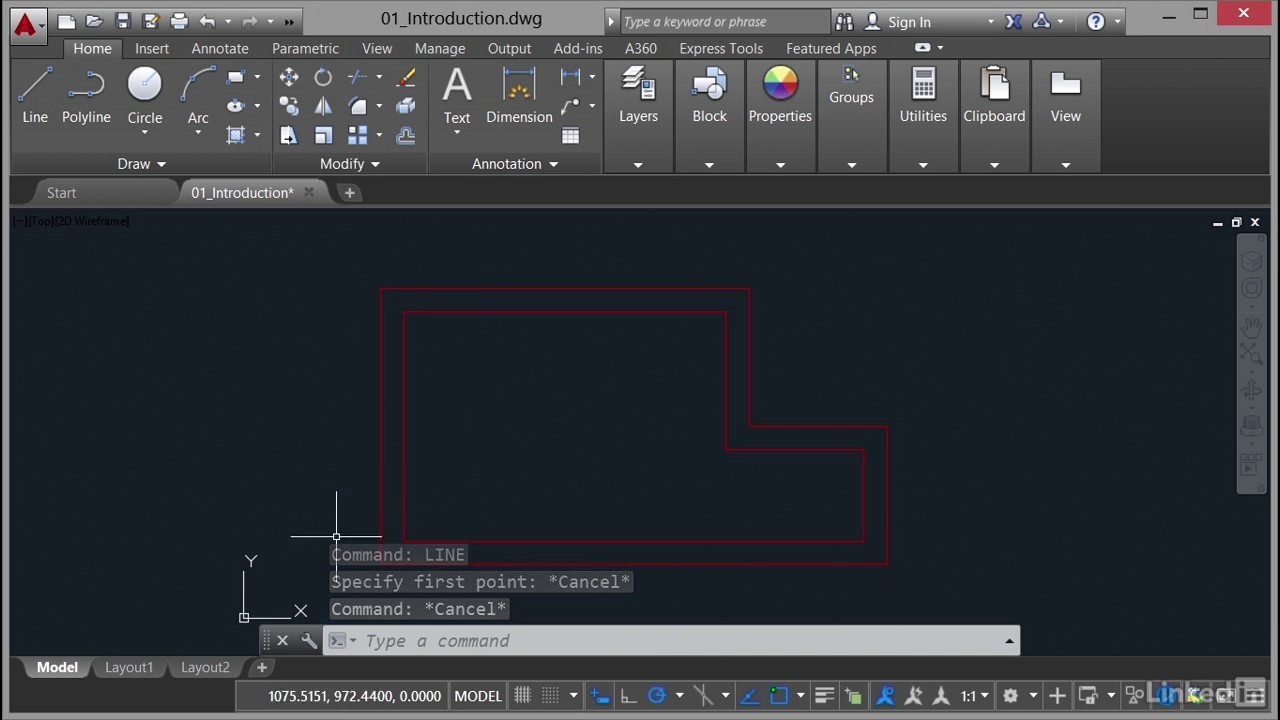

نمای کلی رابط کاربری

پس از راه‌اندازی اتوکد، فضای کاری به شما نشان داده می‌شود که در ابتدا می‌تواند متراکم به نظر برسد. با این حال، درک رابط کاربری (UI) برای کار موثر ضروری است. رابط کاربری به گونه‌ای طراحی شده است که به شما امکان دسترسی سریع به ابزارها و تنظیمات را بدون درهم ریختن فضای کاری شما می‌دهد.

نوار ابزار و منوها

نوار ابزار اتوکد در بالای صفحه تمام ابزارهای اصلی را در برگه‌هایی مانند Home، Insert، Annotate و View سازماندهی می‌کند. هر برگه شامل پنل‌هایی است که بر اساس عملکرد گروه‌بندی شده‌اند. به عنوان مثال، زبانه Home شامل ابزارهای ترسیم مانند خطوط، چندخط، مستطیل و دایره است، در حالی که زبانه Annotate ابزارهایی برای افزودن ابعاد و متن را در خود جای می‌دهد.

Draw Toolbar: شامل خطوط، دایره، مستطیل و ابزارهای قوسی برای ایجاد اشکال است.

Modify Toolbar: این بخش دارای ابزارهایی مانند حرکت، کپی، چرخش و مقیاس است که برای ویرایش اشیاء موجود ضروری است.

Layers Panel: یک جزء حیاتی برای سازماندهی نقاشی خود در لایه‌ها، به شما اجازه می‌دهد تا قسمت‌های مختلف طراحی خود را به طور جداگانه مدیریت کنید.

پنل ویژگی‌ها: اطلاعات و کنترل‌های دقیق را برای اشیاء انتخاب شده، مانند رنگ، نوع خط و مقیاس ارائه می‌دهد.

طراحی کارآمد با دستورات متنی

یکی از قدرتمندترین و کم مصرف‌ترین جنبه‌های اتوکد، خط فرمان در پایین صفحه است. به جای کلیک کردن روی منوها، می‌توانید دستورات را مستقیماً در این نوار تایپ کنید تا روند کار خود را سرعت بخشید. به عنوان مثال، تایپ L ابزار Line را راه اندازی می‌کند یا با تایپ C ابزار Circle فعال می‌شود.

خط فرمان نه تنها روند شما را سرعت می‌بخشد، بلکه بازخورد، پیشنهادات و تاریخچه دستورات قبلی را نیز ارائه می‌دهد. اتوکد اغلب بر اساس دستوری که وارد کرده‌اید گزینه‌های اضافی را از شما می‌خواهد که انجام اقدامات پیچیده مانند تعیین طول یا زوایای خاص را آسان‌تر می‌کند.

نمای کلی فضای کاری

فضای کاری اتوکد از چندین جزء کلیدی تشکیل شده است:

Ribbon: در بالای صفحه قرار دارد و حاوی برگه‌هایی است که بر اساس عملکرد سازماندهی شده اند، مانند صفحه اصلی، درج، حاشیه نویسی و مشاهده. هر تب پنل هایی با دستورات گروه‌بندی شده برای طراحی، ویرایش و مدیریت پروژه شما را در خود جای می‌دهد.

Drawing Area: اینجا جایی است که طرح‌های شما جان می‌گیرند. این بزرگترین بخش رابط کاربری است که یک بوم خالی برای طرح‌ها، مدل‌ها و پیش‌نویس‌های شما ارائه می‌دهد.

Command Line: در پایین قرار دارد، خط فرمان امکان دسترسی سریع به دستورات را از طریق ورودی متن فراهم می‌کند. با تایپ مستقیم دستورات، می‌توانید سرعت کار خود را به میزان قابل توجهی افزایش دهید.

Status Bar: نوار وضعیت که در پایین رابط قرار دارد، کلیدهای کلیدی را برای تنظیمات شبکه، گزینه‌های فوری و ردیابی اشیا ارائه می‌دهد.

ابزارهای طراحی کلیدی

Line: یکی از پرکاربردترین ابزارها، ابزار Line (میانبر: L) به شما این امکان را می‌دهد تا بین دو نقطه خطوط مستقیم بکشید. این برای ایجاد همه چیز از طرح‌های ساده گرفته تا نقشه‌های معماری دقیق ضروری است.

Rectangle: ابزار Rectangle (میانبر: REC) به شما کمک می‌کند تا به سرعت مستطیل‌ها و مربع‌ها را ترسیم کنید، که اغلب برای پلان‌های طبقه، اتاق‌ها و چیدمان‌های سازه‌ای استفاده می‌شوند.

Circle: ابزار Circle (میانبر: C) به شما این امکان را می‌دهد تا با تعیین نقطه مرکزی و شعاع یا با استفاده از سایر محدودیت‌های هندسی، دایره‌های کاملی را با دقت ایجاد کنید.

Polyline: این ابزار خطوط یا منحنی‌های پیوسته‌ای را ایجاد می‌کند که می‌توانند به عنوان یک شی منفرد تنظیم و ویرایش شوند.

ابزارهای رایج اصلاح و Modifying

Move: ابزار Move (میانبر: M) به شما اجاره می‌دهد تا اشیاء انتخاب شده را به قسمت دیگری از منطقه طراحی خود منتقل کنید.

Copy: با ابزار کپی (میانبر: CO)، می‌توانید اشیاء را کپی کنید و ایجاد عناصر تکرار شونده مانند پنجره‌ها یا ستون‌ها در طرح‌های معماری را آسان می‌کند.

Rotate: ابزار Rotate (میانبر: RO) به شما اجازه می دهد تا اشیاء را حول یک نقطه پایه بچرخانید، که برای تنظیم جهت اشیا مفید است.

Mirror: ابزار Mirror (میانبر: MI) یک کپی آینه‌ای از یک شی در یک محور تعریف شده ایجاد می‌کند. این به ویژه در طراحی های متقارن، مانند ایجاد یک پلان کف متعادل، مفید است.

Scale: با ابزار Scale (میانبر: SC)، می‌توانید اندازه اشیا را با حفظ نسبت آنها تغییر دهید. این ابزار هنگام تنظیم اندازه عناصر وارد شده یا هنگام کار با طرح‌ها در مقیاس‌های مختلف ضروری است.

درک لایه ها

لایه ها مانند صفحات شفافی هستند که روی هم چیده شده‌اند، جایی که هر صفحه مجموعه‌ای متفاوت از اطلاعات را در خود جای می‌دهد.

طراحی‌های پیچیده را سازماندهی کنید: با قرار دادن عناصر مختلف روی لایه‌های جداگانه (به عنوان مثال، درها در یک لایه، مبلمان در لایه دیگر)، می‌توانید هر جنبه از طرح را بدون به هم ریختن فضای کار مدیریت کنید.

قابلیت کنترل: لایه‌ها را می‌توان در صورت نیاز روشن یا خاموش کرد. به عنوان مثال، می‌توانید لایه‌های لوله‌کشی را در حین کار بر روی عناصر ساختاری پنهان کنید تا از حواس پرتی جلوگیری کنید.

مراحل ایجاد یک لایه

1. Layer Properties Manager را از تب Home باز کنید.
2. روی New Layer کلیک کنید، نامی به آن بدهید و ویژگی هایی مانند رنگ یا نوع خط را اعمال کنید.
3. هنگام طراحی، لایه مناسب را انتخاب کنید تا همه چیز مرتب باشد.

این به صورت مداوم بروزرسانی و تکمیل خواهد شد…
